色の一括解除
« 投稿日: 2005/01/14 - 15:53:19 » |
 |
ソリッドワークスでは面、フィーチャー、ボディ、などいろいろなところに
色の設定が出来ますが
いっぺんに解除する方法はあるのでしょうか？
ご存知の方がいらっしゃったら教えてくださいませ。
当方、ヘビーな部品の色解除に手間取っております。。
|
|
|
|
|
hisa
カタマリの王様!?
オフライン
投稿: 507
PANDA-Z!!
|
 |
Re:色の一括解除
« 返信 #1 投稿日: 2005/01/14 - 16:33:25 » |
|
こんにちは。hisaです
色の削除は、メニューより[編集]→[概観]→[色]を選択し、”色と表示”コマンドを実行して行います。
一括で選択したい場合は、

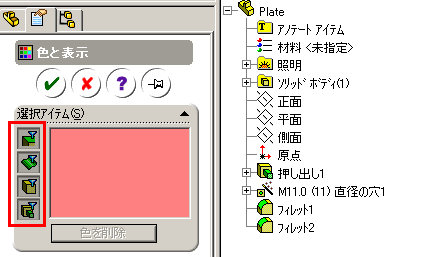

１．図の赤枠で囲ってある選択フィルターを切り替える。
２．ワイヤーフレーム表示にする。
３．モデル全体ををドラックで囲んで選択。
４．コマンドの”色を削除”ボタンを押す。
で可能です。
|
|
|
|
hisa
カタマリの王様!?
オフライン
投稿: 507
PANDA-Z!!
|
|
Re:色の一括解除
« 返信 #2 投稿日: 2005/01/14 - 16:38:02 » |
|
ちなみに面とフィーチャーの色削除は、以前マクロを作成したので添付します
ボディの材料プロパティ削除命令が見つからなくて・・・・
|
|
|
|
|
tuck
新人さん
オフライン
投稿: 7
|
|
Re:色の一括解除
« 返信 #3 投稿日: 2005/01/14 - 17:10:20 » |
|
早速のお返事ありがとうございます。
やってみたら出来ました！
|
|
|
|
|
|
|
Makoron
カタマリの王様!?
オフライン
投稿: 1277
SW2011SP5.0
|
|
Re:色の一括解除
« 返信 #5 投稿日: 2005/01/17 - 12:48:38 » |
|
たしかに、tuckさんのおっしゃるような現象が出ますね。
たぶん、SWのバグですね。
（hisaさんのマクロのバグではありません。）
SolidWorks2004SP5.0
SolidWorks2005SP0.1
の両方で同様の現象が発生するようです。
面に色を付けてから、フィーチャを追加した場合などに起こるようです。
(1)たとえば下の様な立方体を作って、全ての面に色を付けます。
┌─┐
│ │
└─┘
(2)カットフィーチャをいれ、下の様な形状にします。
┌┐
│└┐
└─┘
そして、SWの「色の編集」を行うと色を削除できない面が発生します。
面のプロパティを使っても一時的な表示のみ適応され、
その面にからむ色変更などが走ると、色が復元します。
この現象を元に戻すには、
色を付けた時点のフィーチャに戻り（例で行くと(1)）
その状態で、全ての面の色を削除することで解決できるようです。
|
|
|
|
|
hisa
カタマリの王様!?
オフライン
投稿: 507
PANDA-Z!!
|
|
Re:色の一括解除
« 返信 #6 投稿日: 2005/01/17 - 15:58:17 » |
|
こんにちは。hisaです
なんと・・・そのようなバグ?があったのですね・・・・
Makoronさんフォロー有難う御座いますm(__)m
情報不足で申し訳ないです
|
|
|
|
|
Makoron
カタマリの王様!?
オフライン
投稿: 1277
SW2011SP5.0
|
|
Re:色の一括解除
« 返信 #7 投稿日: 2005/01/17 - 16:18:18 » |
|
'
引用元: hisa 投稿日 '.timeformat('1105945097').' 'こんにちは。hisaです
なんと・・・そのようなバグ?があったのですね・・・・ :-
Makoronさんフォロー有難う御座いますm(__)m
情報不足で申し訳ないです
|
私も、 tuckさんの書き込みが無ければ、全然気づきませんでした。
いつからこのバグが入ったのかわかりませんが、
前は、こんなこと無かったと思います。
たぶん、hisaさんのマクロに、フィーチャのロールバック機能を埋め込んで、全フィーチャをロールフォワードしながら色削除するように手を加えたら、
「こんなバグなんて関係ないね！」という具合に動くのではないかと思います。
いまは、作る暇が無くて申し訳ないのですが、．．．誰か作って
|
|
|
|
|
tuck
新人さん
オフライン
投稿: 7
|
|
Re:色の一括解除
« 返信 #8 投稿日: 2005/01/19 - 08:45:06 » |
|
'
引用元: Makoron 投稿日 '.timeformat('1105933718').' '
面に色を付けてから、フィーチャを追加した場合などに起こるようです。
(1)たとえば下の様な立方体を作って、全ての面に色を付けます。
┌─┐
│ │
└─┘
(2)カットフィーチャをいれ、下の様な形状にします。
┌┐
│└┐
└─┘
そして、SWの「色の編集」を行うと色を削除できない面が発生します。
面のプロパティを使っても一時的な表示のみ適応され、
その面にからむ色変更などが走ると、色が復元します。
この現象を元に戻すには、
色を付けた時点のフィーチャに戻り（例で行くと(1)）
その状態で、全ての面の色を削除することで解決できるようです。
|
まさにそうなんです！
一番最初のフィーチャーまでロールバックして
解除しなおそうかと思いましたがこれもうまくいかず・・・
|
|
|
|
|
著者
記録済み
Part_Color_Reset.lzh
